智能節水灌溉控制系統就是以節約用水、提高農業用水效率為核心的農業，是現代化農業的重要內涵。其核心是在有限的水資源條件下，通過采用先進的工程技術、適宜的農業技術和用水管理等綜合技術措施，充分提高農業用水利用率和水的生產效率及效益，保證農業持續穩定發展。由于現有的節水灌溉系統雖然在降低作物灌溉成本，提高作物產量上有一定的作用，但由于常規滴灌系統存在許多問題尚待解決，致使灌溉的合理性無法得到有效執行。因而，智能節水灌溉控制系統在解決農業灌溉用水和緩解水資源的緊缺問題上有著非常重要的作用。
一、系統簡介
智能節水灌溉控制系統是采用智能感知傳感器、移動嵌入式系統等物聯網技術應用于現代農業，通過灌溉控制系統、土壤環境監測系統和溫濕度監控系統三大系統，實現對農作物灌溉情況、溫度、濕度、風力、氣壓、降雨量、氮濃縮量和土壤PH值等方面的遠程控制。進而實現農業生產的精細化、遠程化和自動化，改變傳統農業生產方式。通過智能化節水灌溉系統，可以改善農業用水，提高管理水平和灌溉水資源利用效率。
二、系統架構

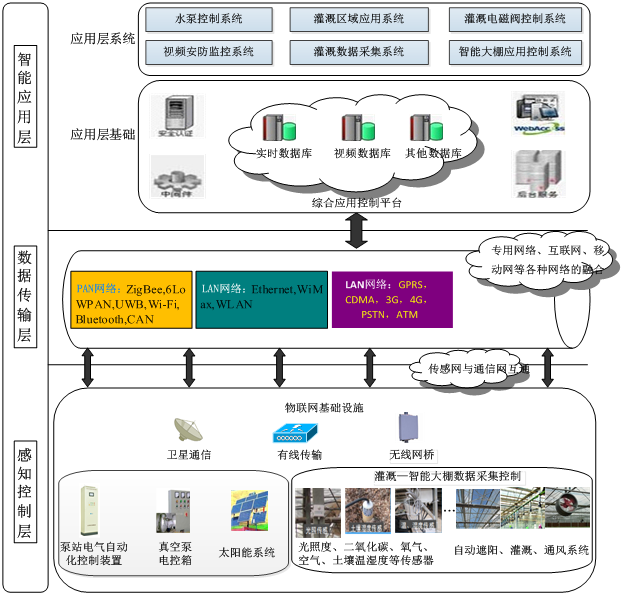

智能節水灌溉系統采用物聯網的三層架構，分為感知控制層、數據傳輸層、智能應用層，并結合視頻監控系統對農作物生長情況的遠程監視，實時對分灌區環境參數的檢測和環境調整機構的控制。
三、系統功能
通過實施灌溉自動化控制，可減少或避免人為因素的影響。因?yàn)樽魑锷L需要水肥供應，而水肥供應靠精準灌溉來實現，滴灌技術和自動控制技術是精準灌溉最有效的技術解決途徑。滴灌技術為作物生長提供了技術保證，也為自動控制技術提供了應用平臺。其主要功能如下：
1、用水計量管理功能
通過出口流量計的計量監測作為灌溉區域用水總量，利用每個支管壓力傳感器采集數據實時計算各支管的灌溉水量，與閥門自動控制功能進行結合，實現每一個閥門控制單元的用水量統計。同時，水泵采用PID及流量控制，從而達到灌溉的恒壓供水和區域性用水限制。
2、閥門自動控制功能
通過小型氣象站以及土壤傳感器的監測，達到對氣候信息、農田土壤墑情信息和農作物長勢信息的實時監測。采用無線或有線技術，實現閥門的遠程啟閉從而達到定時輪灌的效果。根據采集到的信息，結合當?shù)剞r(nóng)作物的需水情況，制定灌溉計劃，進行自動開啟水泵、閥門，實現無人職守自動灌溉，實現分片控制，預防人為誤操作。
3、運行狀態監控功能
通過對出水口的壓力和流量、管網分干管的流量和壓力，水泵的電流和電壓以及沉砂池的水位和視頻的監測，能夠及時發現滴灌區域出現的爆管、漏水、低壓運行、水源狀況等灌溉故障事件。采用聲光報警或短信等方式通知系統維護人員，確保滴灌系統高效運行。
4、管理平臺功能
通過平臺的組態實時狀態進行監測對系統運行進行管理，并對區域用水、耗電、灌水量、維護、材料消耗等情況的統計和成本核算。利用系統生成的報表及趨勢圖，了解灌溉效果并對重要灌溉設施生成定期維護計劃并記錄維護情況，實現灌溉工程的精細化維護運行管理。
四、系統特點

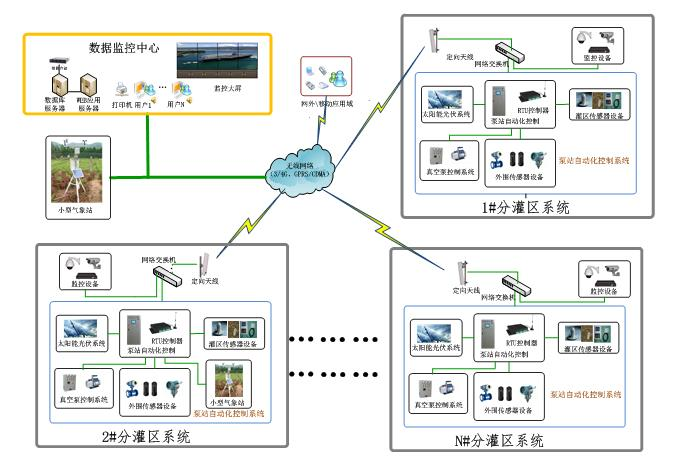

智能化節水灌溉系統由無線閥門控制器、電磁閥、無線中繼器、無線水泵控制器、無線水分采集器、無線氣象站等設備和監控中心組成，實現實時水壓調節，遠程監控并控制閥門電機啟停，滿足用戶對灌溉過程監控灌溉質量分析和灌溉工藝改進的需求。
無線一體：無線通訊節省布線成本、一體化設計方便安裝維護；
廣泛覆蓋：內置功率增強和路由，覆蓋半徑廣；
擴展性強：系統組件化設計，節點規模大，兼容多種電磁閥；
簡單易用：自動診斷、實時報警、遠程服務、報表生成；
運行穩定：閥門開關狀態反饋，提高灌溉系統的可靠性；
超強功能：支持多種灌溉模式，內嵌灌溉算法，分析預報灌水量和時間；
